重大装备国产化的成功典范——秦冶重工干熄焦旋转密封阀研发记

21世纪初，秦皇岛秦冶重工有限公司（简称秦冶），作为首批参加国家重大装备技术引进、消化吸收国产化项目——干熄焦技术国产化的企业之一，开始参加由鞍山华泰干熄焦技术有限公司（中冶焦耐工程技术有限公司）组织的干熄焦设备研发和制造工作，秦冶是国内干熄焦设备研发制造最早的参与者和领军企业，开始了干熄焦旋转密封阀的研制。

干熄焦旋转密封阀的研发

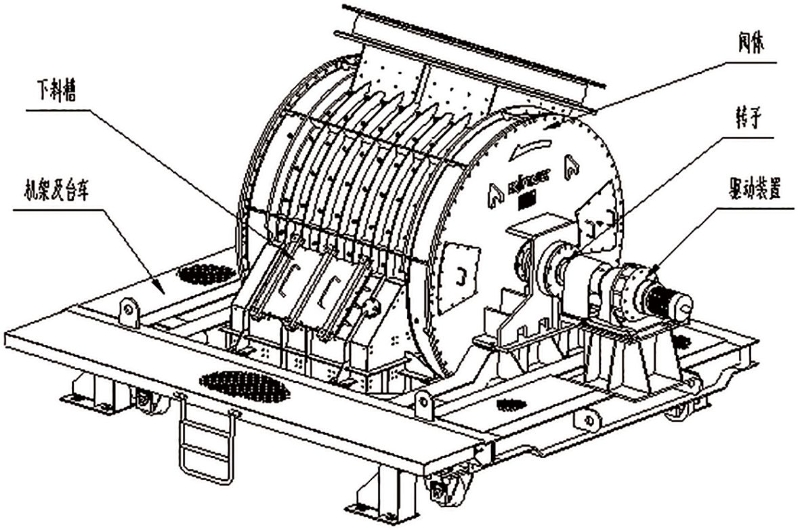

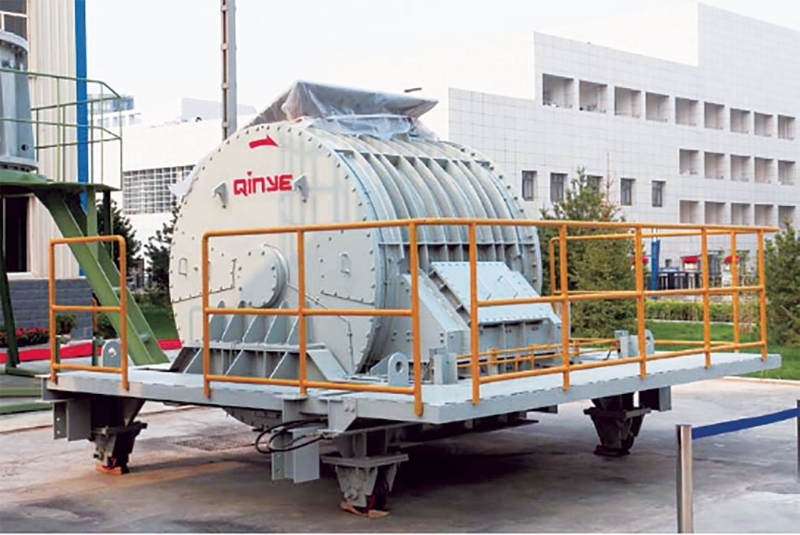

旋转密封阀（亦称旋转排出阀）是干熄焦排出系统中最关键的设备，安装在干熄炉底部出口处，系焦炭排送设备，焦炭由入料口进入，经转筒上的叶片分切，再由出料仓均匀地排出。该设备既能连续定量地排料，又具有良好的密封性能；可以有效地控制旋转密封阀以上设备内的气体和粉尘的外泄，达到保护环境的目的；同时具有耐高温耐磨、使用寿命长、维护费用低的特点。

我国早期干熄焦技术源于国外，关键设备也是从国外进口，旋转密封阀是主要进口设备之一，当时旋转密封阀技术被国外垄断，制约了我国干熄焦技术的发展。为打破国外的垄断，秦冶和鞍山华泰、宝钢三家联合研制旋转密封阀，并于2002年在秦冶试制成功，其排焦试验、密封试验、耐磨试验各项性能检测结果均达到预定标准。同年，该旋转密封阀在宝钢上线使用，多次跟踪检测的结果表明其运行稳定、密封良好、焦炭排出顺畅，完全达到并超越了进口设备各项技术指标，该阀在线运行4年后才下线进行第一次修复。秦冶制造的旋转密封阀成功实现国产化并得到国内用户认可，迅速推广应用，很快占领国内市场，最终实现出口创汇，成为我国重大装备引进技术国产化再创新最成功的典范。

秦冶研制干熄焦旋转密封阀的主要特点：

先进的结构：采用减速机直联转子结构，故障率低；连续排焦，效率高；两侧密封采用金属硬密封结构，并在此处设计有气体辅助密封，可保证端面密封装置正常运行；下料槽磨损严重部分采用特殊料磨料结构设计，大大延长使用寿命。其他与焦炭接触部位镶耐磨衬板，保证设备连续运行寿命达二年以上。在入口和出口处均设有检修人口，方便了设备的检修维护和故障处理。

合理的选材：根据旋转密封的使用环境，各部件采用不同材质进行制作，保证设备运行稳定可靠。各部位衬板根据磨损情况，分别选用了进口原材料制造的耐磨衬板、高铬铸铁、合金堆焊等材料；密封副设计为用铜合金和耐磨钢软硬搭配的结构；主体采用低合金结构钢，保证了设备整体强度和刚度。

高端配置：电机减速机、主要承载轴承、油封以及外购件均采用了知名品牌产品。

自动化程度高：配置了智能自动给脂装置，定时定量给旋转密封阀润滑部位给油，并且对润滑泵、各分配器均设有自动监控装置，当缺油、管道泄漏、油压不足、润滑油没有到达润滑点时会自动报警，并有信号输出到中控室内。两侧的氮气密封处设置了智能压力表，压力不足或过高都会自动报警。

设备规格齐全：秦冶可生产各种规格的旋转密封阀，覆盖了75t/h～300t/h全系列规格产品。

节能环保：驱动装置采用了高效节能产品，满足用户节能环保要求。可配备带有热量回收孔的产品，满足设计院新工艺及热量回收的需求。

近几年，秦冶针对氮气成本较高的独立焦化厂，研制出无气体密封新型旋转密封阀，无气体密封干熄焦旋转密封阀采用了新型的非接触式密封结构，结构简单、维护方便，运行更稳定。密封面不需要润滑，只需要定期对轴承进行润滑，节约润滑成本。不需要氮气密封，节省了氮气的成本。轴承外置，延长轴承使用寿命。无气体密封干熄焦旋转密封阀解决了常规旋转密封阀日常维护复杂、运行费用高的问题，方便了使用单位的日常维护，大大降低运行成本。

不断创新引领行业发展

秦冶自主研发的旋转密封阀获得巨大成功，彻底取代了进口设备，实现了关键设备国产化且不断推广，市场占有率达到70%以上。2003年后，秦冶又相继开发了焦罐运载车、旋转焦罐、方型焦罐、电机车、供气装置、装入装置、振动给料器、平板闸门、迁车台车及检修站等干熄焦系统主体设备，以上创新产品均为专利产品，技术指标达到国际先进水平。多项产品获第十七届“全国发明展览会”金奖等荣誉。

同时，根据国家节能减排产业政策要求，推广先进节能技术，提高节能管理水平，提高市场准入门槛，淘汰落后生产工艺，对能源消耗高的工序制定相关标准，建立多层次、立体化的节能标准体系显得非常急迫，秦冶先后主持制定了YB/T4156-2007干熄焦旋转排出阀、YB/T 4343-2013焦罐运载车、YB/T 4345-2013旋转焦罐、YB/T 4344-2013矩形焦罐等系列冶金行业标准，推动了新技术的应用，引领着行业发展。

干熄焦设备走出国门

秦冶研制的干熄焦设备及技术应用于国内几百家钢铁企业，成为国内唯一一家全流程干熄焦设备生产商，彻底摆脱了干熄焦设备依赖进口的局面，对于焦化企业，仅设备购置资金就节省2/3，给用户带来巨大经济效益。近几年，秦冶除了向日本、俄罗斯出口外，还向印度JSW钢铁公司、伊朗ZARAND公司出口了焦罐及运载车、旋转密封阀、牵引装置、（APS）自动对位装置等干熄焦成套设备，成为我国实施“一带一路”倡议的绿色亮点。（中国冶金报社）
